sigma 3-18k离心机转子报警灯亮

随着我国生物工程技术医疗事业的不断发展,近年来,我国引入德国sigma高速离心机,现广泛应用于全国各大专院校、 医疗及血液中心以及生化制药等部门。为了更充分发挥离心机的作用,提高其使用的效率。现就sigma 3-18k离心机产生的一些故障的检查及排除方法进行介绍。

故障一现象:开机后,在转子升速时当转速 达到830r/min左右时,转子报警灯闪亮,转子停止升速,进入自由衰减状态。

故障分析:

造成此类故障现象的主要原因在转子转速检测电路。如RPG(转子脉冲发生器)传感器坏;晶体管衰老、特性变坏、电流放大系数 下降或电阻变值都是造成此类故障的原因。

解决方法:

sigma 3-18k离心机转子报警灯亮

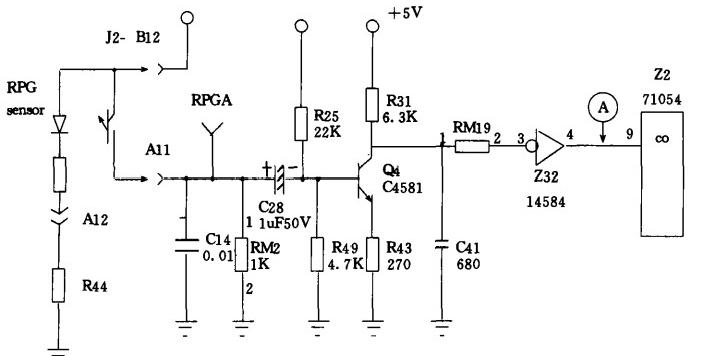

查RPGA 点(见图3)脉冲信号  约 3Vp-p,而且脉冲宽度随转速的升高而改变, 这说明 RPG 传感器工作正常,晶体管Q4 集电极、Z32输入端均为2.8Vp-p脉冲信号,Z32 的输出端为+5V 直流电平(正常时应为5Vp-p的脉冲信号)。因Z32的阈值电压在3V 左右,故输入的2.8Vp-p脉冲不能使反相器打开,此时微处理的检测状态不对,转子报警灯闪亮。查Q4集电极电流低于正常值,在Q4衰老不太严重的情况下,将Q4 的输出电压提常高即可,也就是将集 电极电阻 R31 减小一些,提高集电极电流,使Q4达到饱和导通,集电极输出约5Vp-p脉冲信号机器恢复正常工作。



故障二现象:

在室温16℃左右时,sigma3-18k开机温度显示一10℃,能正常设置温度,但仪器不能正常 工作。

故障分析:造成温度检测不对的原因有:(1)离心机热传感器坏;(2)检测温度电路发生故障。

解决方法:

sigma 3-18k离心机转子报警灯亮

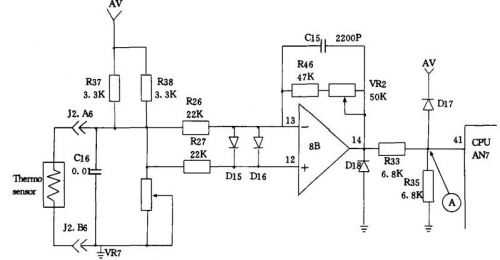

查热传感器正常,运放upc451 输 出为0V,调VR7运放输出(图4)仍无变化,故 判定运算放大器坏。因在市场上购不到相同型号 的四运放 upc451,故采用元件脚排列相同的 LM324 直接代换,代换后测量温度与实际温度稍有偏差,这是由于两块集成电路的性能不完全一致造成的。故需进行温度校准,可以拨打400联系sigma工程师。
