3-18K型离心机结构原理与维修
在 医 学 研 究 中, 离 心 机 是 常 用 的 实 验 设 备,Sigma3-18K型离心机采用无刷变频电机,具有噪音小、升降速度快、结构紧凑、操作简单等优点,深受广大科喜爱。目前该款离心机已经停产,市场代替品是Sigma1- 14型。但该款离心机在我院实验室中仍有相当笔者在维修该款离心机的实践中,对其结构原理、故障排除有了一定积累,与同行分享如下。
1 结构原理

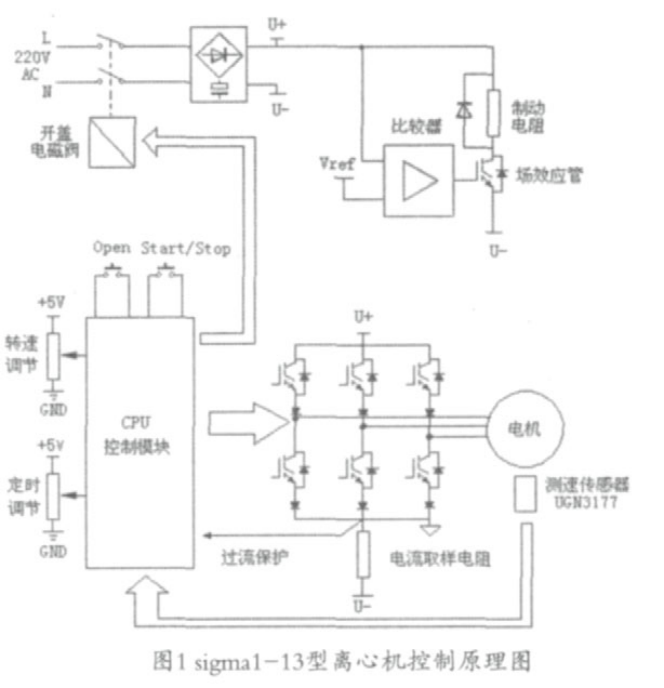

离心机工作原理,见图 1。关闭盖门以后,两个微动开关闭合,220 V交流电压经过整流滤波以后,形成310 V直流电压“(U+)”。同时CPU控制模块通电工作,“Open”(开盖)按钮旁边的“Cover”指示灯亮。按下“Start/Stop”按钮启动,“Cover”指示灯熄灭,“Start/Stop”旁的“Run”指示灯处于闪烁状态,离心机电机在 CPU模块的控制下通过变频模块的驱动开始转动,同时测速传感器反馈转速信号,CPU模块通过比较设定转速和测量转速,输出合适的控制信号,使电机转速稳定在所设转速。当离心时间到,或按下“Start/Stop”按钮后,电机开始减速,如果减速过程中电机反馈的能量使 U+超过一定数值,则制动电路的比较器输出控制信号使场效应管导通,过高的直流电压在制动电阻上得以释放,从而保护变频电路 [1]。当电机完全停止后,“Run”指示灯灭,“Cover”指示灯亮,此时按下“Open”按钮,开盖电磁阀动作,盖门打开,同时两个微动开关打开,整机电源Sigma1- 13型离心机采用无刷变频电机,具有噪音小、 关闭。
电机运行中如果电流过大,电流取样电阻上的电压就研人员会升高,升高到一定值后,过流保护电路起作用,将信号反馈回CPU模块,CPU模块停止向变频电路输出控制信号,数量。从而有效保地护电路。
