4-16K高速冷冻离心机温度骤降故障的维修

4-16K高速冷冻离心机温度骤降故障的维修

2.1  故障现象
仪器离心过程中温度平稳(保持在预设温度的±2 ℃误差范围内);当转速开始下降时,离心腔温度会瞬间(2 ~ 4 s)下降(与预设温度相差可达5 ~ 12 ℃),且随着转速继续下降,温度会继续下降1 ~2 ℃。

2.2  故障分析与处理
仪器能正常进行离心工作,且离心过程中温度均符合要求,说明仪器的主板(即微处理器)是正常的;整个离心过程中及转速下降时,压缩机均能正常运行,持续压缩,显示有温度下降的情况,说明制冷系统可正常工作。根据仪器的温度控制原理,维修人员进行如下步骤维修。

4-16K高速冷冻离心机温度骤降故障的维修

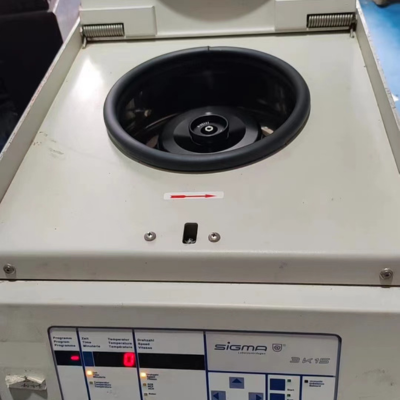

SIGMA3k15离心机

首先,为了验证转子降速对显示温度的影响,用纯水作为试液进行如下实验:调整仪器转子的降速(仪器升速、降速均共10挡可调,常规降速为8挡),发现升速、降速均为7挡时(见图1),在离心运行倒计时1 min时显示温度开始下降,共进行3次实验,温度下降情况见表1;而后经过多次挡位(7挡以下)调整,显示温度仍有下降现象,但并不会出现10 ℃以下的情况,说明转子降速对显示温度(即样品温度)存在一定影响,但不会导致温度骤降故障。

表1 升速、降速均为7挡时的温度下降情况(℃)

实验预设显示温度



a

(即样品温度)

试液b 显示温度与



预设温度差

试液温度与
温度 温度显示温度差
实验12315.717.1– 7.31.4
实验22316.719.9– 6.33.2
实验310 3.4 7.6– 6.64.2
注:a 显示温度是经微处理器计算的样品温度,b 试液温度

由液体温度计测得

其次,由于温度骤降幅度过大,考虑调高预设温度以通过初始温度补偿温度下降幅度大的情况,并观察离心腔温度下降情况:将预设温度调至≥25 ℃,发现试液温度与显示温度差大于2 ℃(见表2),已超过误差范围,说明初始温度的高温不

足以补偿温度骤降的影响。需要注意的是:实际操作中,高温会影响样本的特性,进而影响离心萃取和样本裂解的结果,所以该操作不能满足实际需要;此外,调高预设温度还会造成较大的温度显示误差,不适宜在实际操作中使用。该仪器的使用说明书明确指出,如果离心腔温度超过50 ℃或温度传感器损坏,则会报温度故障,转子将减速或停机。再次证明,通过调高预设温度补偿离心结束时试液低温的方法是不可行的[4]。

表2 调高预设温度的温度下降情况(℃)

实验预设显示温度



a

(即样品温度)

试液b 显示温度与



预设温度差

试液温度与
温度 温度显示温度差
实验12518.615.4– 6 . 4 3.2
实验22620.816.2– 5 . 2 4.6
实验32819.916.6– 8 . 1-3.3
注:a 显示温度是经微处理器计算的样品温度,b 试液温度

由液体温度计测得

最后,排查固定在离心腔底部的热敏元器件:热敏元器件直接裸露在离心腔内,长时间外露会导致其表面存在污垢或氧化老旧等情况,进而影响其检测灵敏性,使其出现无法识别或延迟识别温度变化的情况,导致无法传输指令到相关功能的执行[5]。经检查发现,故障仪器的热敏元器件表面存在污垢,用乙醇擦拭后,在预设温度23 ℃,升速、降速均为7挡的条件下,多次离心实验显示离心腔温度和试液温度均能保持在±2 ℃误差范围内,故障解决。

3  小结
低速离心机作为检验科的基础仪器,在医学检验工作中的应用越来越广泛。但随着使用频率的升高和使用年限的延长,仪器部件的老化和氧化现象也随之增多,进而易出现故障,影响正常使用。通过本次维修发现,日常保养对仪器的性能具有至关重要的作用。因此,日常工作中出现样品洒落、容量过高等情况,应及时处理,并对关键部件的日常清洁、转子的检查进行规范管理。仪器性能的稳定性和可靠性对医疗工作的开展至关重要,日常工作中要多观察仪器的运行情况,规范使用仪器,注重保养细节,定期检查,同时对仪器定期计量,以保证符合实验要求。

维修Sigma离心机驱动板需要仔细、耐心和专业的技能,如果您不确定如何进行维修,建议请联系4008-525990
